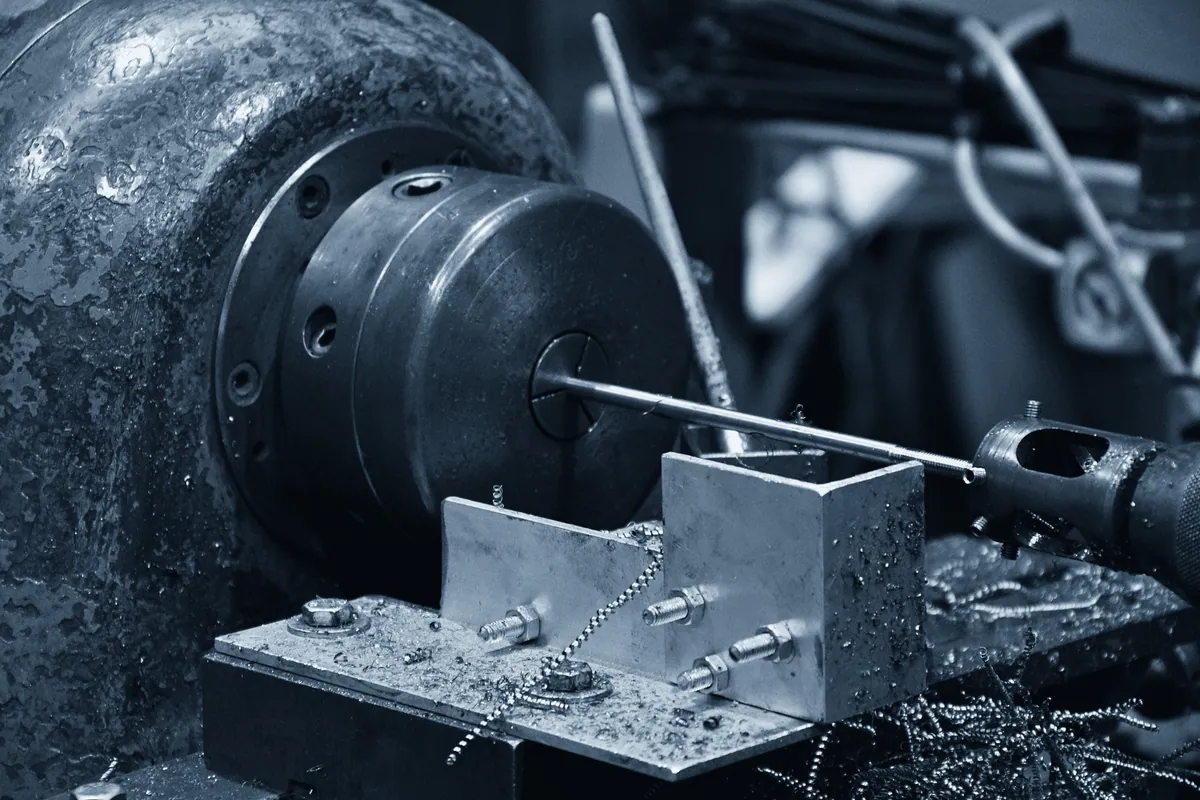

CNC draaien is het verspanen van rond materiaal, waarbij het werkstuk roteert en het gereedschap de vorm bepaalt. HB Metaalbewerking verzorgt draaiwerk in RVS, staal en aluminium voor series, via een vast netwerk van draaipartners. De regie, maakbaarheidscontrole en nabewerking blijven bij ons, met één aanspreekpunt.
Bij draaiwerk bepalen diameter, lengte en de verhouding daartussen wat haalbaar is. Slanke delen vragen ondersteuning, korte dikke delen zijn juist snel. Onderstaande tabel geeft het kader. Welke machine binnen ons netwerk bij uw product past, bepalen wij aan de hand van uw tekening.
| Bewerking | CNC draaiwerk, verzorgd via ons vaste netwerk van draaipartners |
|---|---|
| Materialen | RVS, staal, aluminium. Overige legeringen op aanvraag |
| Afmetingen | Diameter en lengte toetsen wij per aanvraag aan de beschikbare machines binnen het netwerk |
| Maatvoering | Volgens uw tekening. Kritische maten en toleranties stemmen wij vooraf af |
| Seriegrootte | Van kleine herhaalseries tot grote series |
| Aanvullend in eigen huis | Zagen, boren, tappen, vlakslijpen, rondslijpen, ontbramen, lassen, assemblage |
| Nabewerking in eigen huis | Grof en licht trommelen, beitsen, ontvetten, drogen |
| Aanlevering | Tekening of 3D-bestand met materiaal, aantal en levertijd |
| Levering | In één keer of op afroep volgens uw planning |
Veel gedraaide delen hebben ook een vlak, een spiebaan of een gatpatroon nodig. Wij plannen het freeswerk direct achter het draaiwerk, zodat het onderdeel niet tussentijds bij u langs hoeft.
Elke nieuwe opspanning is een nieuwe kans op maatafwijking. Wij kijken vooraf met u naar de opspanstrategie en naar welke maten in dezelfde opspanning gemaakt moeten worden.
Tappen, ontbramen, trommelen en assemblage doen wij in eigen huis. U krijgt een compleet onderdeel of samenstel, niet een halffabricaat met een restlijstje.
Draaiende delen waarbij diameter en rondheid over de hele serie gelijk moeten blijven.
Onderdelen in hoge aantallen, waarbij binnen- en buitendiameter op elkaar afgestemd zijn.
Gedraaid en daarna geboord en getapt, zodat het gatpatroon in één traject meegaat.
Gecombineerd met draadsnijden en tappen tot een compleet onderdeel.
Gedraaide delen die wij aansluitend in een samenstel monteren of laten meelopen in machinebouw op maat.
Nabouwen van een bestaand onderdeel op basis van een voorbeeld of opgemeten maatvoering.
| RVS | Taai en warmtevast, dus lagere snijsnelheden en goede koeling. Aandachtspunt is opbouw op de snijkant, die de maatvoering laat lopen. |
|---|---|
| Staal | Goed verspaanbaar en stabiel in maat. Hier ligt de winst vooral in standtijd van gereedschap en dus in cyclustijd. |
| Aluminium | Snel te verspanen, maar gevoelig voor spanenafvoer en voor bramen aan uitlopende kanten. Ontbramen nemen wij standaard mee in de calculatie. |
Meer over materiaalkeuze bij verspanend werk staat op verspanende bewerkingen. Voor roestvast staal specifiek: RVS bewerking.
U stuurt tekening of 3D-bestand met materiaal en aantal. Wij benoemen welke maten de kostprijs bepalen en waar ruimte in de tolerantie zit.
Wij plannen het draaiwerk bij de partner die past bij uw maatvoering en serie, en leggen een eerste stuk aan u voor. Pas na uw akkoord loopt de serie.
Wij nemen tappen, ontbramen, trommelen en assemblage in eigen huis mee en leveren volgens uw planning, in één keer of op afroep.
Het draaiwerk gaat via ons vaste netwerk van draaipartners. De regie, maakbaarheidscontrole, nabewerking en levering doen wij. U hebt dus één aanspreekpunt en één order, ook als een product meerdere bewerkingen doorloopt. Dat netwerk bouwden wij sinds 1996 op, met partners die wij kennen op maatvoering en levertijd.
Zodra het aantal de insteltijd draagt. De vaste kost zit in instellen en gereedschap; de looptijd per stuk is daarna beperkt. Enkelstuks kunnen, maar de stuksprijs is dan hoog. Bij herhalende series wordt het per stuk snel gunstiger, vooral wanneer dezelfde instelling opnieuw bruikbaar is.
Ja, en dat is vaak de goedkoopste route. Wij plannen draai- en freesbewerkingen achter elkaar en voegen zagen, boren, tappen, ontbramen en lassen in eigen huis toe. U ontvangt een gebruiksklaar onderdeel in plaats van een halffabricaat dat u zelf nog moet rondzetten.
Een tekening of 3D-bestand, het materiaal, het aantal en de gewenste levertijd. Geef ook aan welke maten kritisch zijn en welke ruimer mogen. Die tweedeling bepaalt de kostprijs: een strakke tolerantie op een maat die functioneel ruimer kan, maakt een onderdeel onnodig duur.
Ja. Ontbramen, trommelen, beitsen, ontvetten en drogen doen wij in eigen huis, net als tappen, lassen en assemblage. Daardoor blijft het aantal schakels beperkt en is er één partij verantwoordelijk voor het eindresultaat.
Stuur uw tekening met materiaal, aantal en gewenste levertijd. U krijgt een voorstel met de complete route, inclusief nabewerking.
